FX機械攪拌式連續浮選機

產品簡介

一、FX型機械攪拌式連續浮選機概述：

FX型械攪拌式連續浮選機適於實驗室用浮遊方法進行礦物選別。此浮選機是以二槽一組數台組連接起來做連續浮選機，槽數是偶數，自兩槽到十槽不等，根據用戶要求可為左式亦可右式浮選機。

二、FX型機械攪拌式連續浮選機詳細說明：

1、FX型機械攪拌式連續浮選機用途：

FX型械攪拌式連續浮選機適於實驗室用浮遊方法進行礦物選別。此浮選機是以二槽一組數台組連接起來做連續浮選機，槽數是偶數，自兩槽到十槽不等，根據用戶要求可為左式亦可右式浮選機。

2、FX型機械攪拌式連續浮選機結構說明：

FX型浮選機屬葉輪式機械浮選機，由以下主要部分組成：槽體部，以鋼板焊接製造。其中利用葉輪攪拌及括板裝置。

(1)、為了調正槽內礦漿液麵及被刮出泡沫層的厚度，利用兩槽壁板製成中間槽，其中安裝礦漿液麵調節器，在槽內罩蓋上麵安裝孔板，用來防止礦漿的混亂運動對泡沫區的影響，同時也可以防止脈石被機械帶到精礦中去。在槽體部置有襯板，防止磨損槽底，襯板可以更換，槽底外部置有排礦口，清洗時放水之用。礦漿流經壁板上的溢流口進入中間槽和尾槽，中間槽的下部與槽壁下部罩蓋的導管進入下一個槽中，這樣可以繼續流經浮選機的槽數全部，從給礦槽流入，由尾槽的排礦口排出，槽體下部的前後置有進礦口，便於改變工藝流程。　

(2)、葉輪係統，是安裝在浮選機槽中心位置上，葉片向上成徑向排列的盤狀葉輪，固定在葉輪軸的下端繞豎軸管，管上端位於漿石和泡沫層之上，下端支承在罩蓋上，當葉輪旋轉時，沿豎管可吸入大量空氣，在罩蓋下麵固定著防護盤，防護盤與葉輪之間隙大小與吸入空氣量有關，其最大間隙不超過3㎜，間隙過大時，更換磨損的防護盤，或適當調整之。豎管上的孔用來循環礦漿，並使礦漿與空氣攪拌在一起，葉輪軸上部裝在軸承殼內的滾動軸中旋轉，軸承殼裝在橫梁上，軸的頂端固定著皮帶輪，通過三角帶接通電動機轉動。調正三角帶的緊張度由螺母來實現。

(3)、刮泡裝置，泡沫利用回轉刮板沿浮選機括出，刮板裝在槽體的排礦口外，刮板軸一端裝有皮帶輪，動力通過蝸輪減速機及三角帶傳動而旋轉。

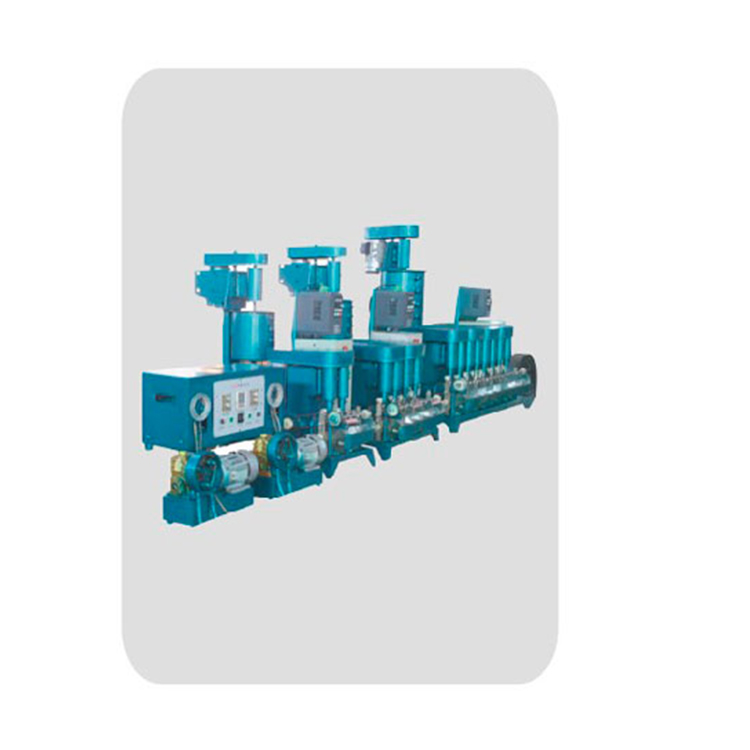

產品圖片
