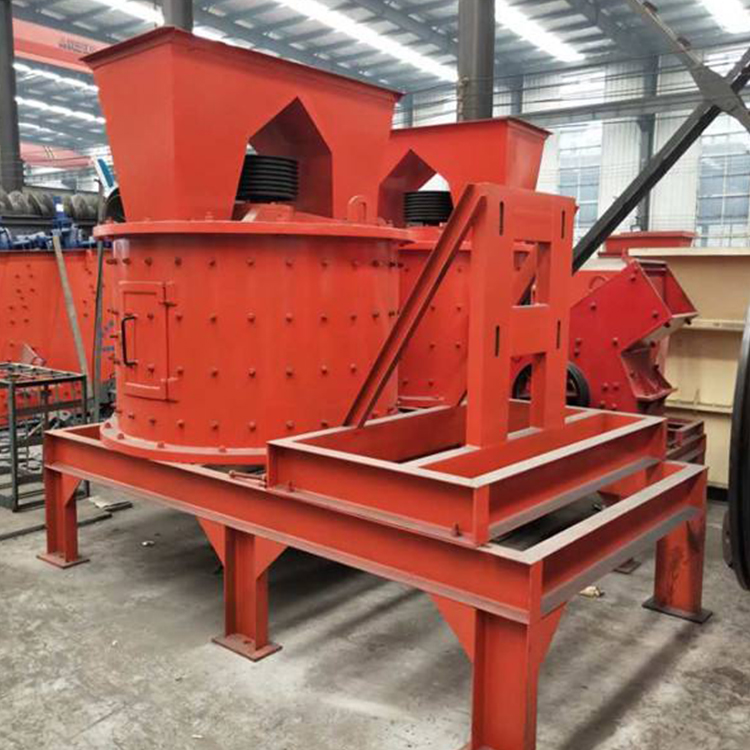

製砂機結構組成

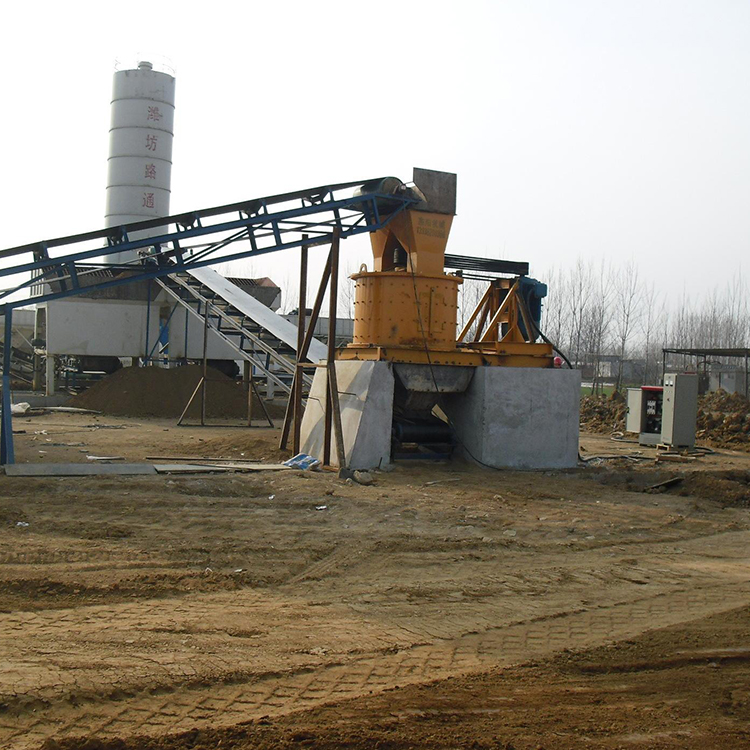

人工製砂生產線

　　1.進料鬥 　

　　進料鬥的結構為一倒立的棱台體（或圓筒體），進料口設置耐磨環，從給料設備的來料經給料鬥進入破碎機。 　

      2.分料器 　

　　分料器安裝在渦動破碎腔的上部,分料器的作用就是將從給料鬥來料進行分流,使一部分物料經由中心入料管直接進入葉輪被逐漸加速到較高速度拋射出去，使另一部分物料從中心入料管的外側，旁路進入渦動破碎腔內葉輪的外側，被從葉輪拋射出來的高速度物料衝擊破碎，不增加功率消耗，增大生產能力，提高破碎效率。 　

　　3.渦動破碎腔 　

　　渦動破碎腔的結構形狀為上、下兩段圓柱體組成的環形空間，葉輪在渦動破碎腔內高速旋轉，渦動破碎腔內也能駐留物料，形成物料襯層，物料的破碎過程發生在渦動破碎腔內，由物料襯層將破碎作用渦動破碎腔壁隔開，使破碎作用僅限於物料之間，起到耐磨自襯的作用。觀察孔是觀察葉輪流道發射口處耐磨塊的磨損情況及渦動破碎腔頂部襯板的磨損情況，破碎機工作時必須將觀察孔密封關嚴。分料器固定在渦動破碎腔的上部圓柱段。葉輪高速旋轉產生氣流，在渦動破碎腔內通過分料器、葉輪形成內部自循環係統。 　

　　4.葉輪 　

　　葉輪結構由特殊材料製作的一空心圓柱體，安裝在主軸總成上端軸頭上，用圓錐套和鍵聯接傳遞鈕距，高速旋轉，葉輪是hx立式衝擊破碎機的關鍵元件。物料由葉輪上部分料器的中心入料管進入葉輪的中心。由葉輪中心的布料錐體將物料均勻的分配到葉輪的各個發射流道，在發射流道出口安裝有特殊材料製成的耐磨塊，可以更換。葉輪將物料加速到60-75m/s速度拋射出去，衝擊到渦動破碎腔內的物料襯層，進行強烈的自粉碎，在錐帽和耐磨塊之間裝有上、下流道板，保護葉輪不受磨損。 　

　　5.主軸總成 　

　　主軸總成安裝在底座上，用以傳遞電動機經由三角皮帶傳來的動力及支撐葉輪旋轉運動。主軸總成由軸承座、主軸、軸承等組成。 　

　　6.底座 　

　　渦動破碎腔、主軸總成、電動機、傳動裝置均安裝在底坐上，底座結構形狀，中部為四棱柱空間，四棱柱空間的中心，用於安裝主軸總成，兩側形成排料通道。雙電動機安裝在底座縱向兩端，底座可安裝在支架上，也可直接安裝在基礎上。 　

　　7.傳動裝置

　　采用單電機或雙電機驅動的皮帶傳動機構(75kw以上,為雙電機傳動),雙電機驅動兩台電動機分別安裝在主軸總成兩側,兩電機皮帶輪用皮帶與主軸皮帶輪相連,使主軸兩側受力平衡,不產生附加力矩。 　

　　8.支架

　　根據破碎機工作場所不同--露天作業或室內作業，可以考慮配置支架或不配置支架。 　

　　9.潤滑係統

　　采用美孚車用潤滑脂特級集中潤滑，潤滑部位為主軸總成上部軸承和下部軸承兩處，為使注油方便，用油管引到機器外側，用於油泵定期加油。

製砂機注意事項

　　（1）運轉中設備發生緊急故障，可先停車。故障未排除之前，不能強行開車

　　（2）電器設備發生故障，應由電器人員負責處理。

　　（3）需要進入機器內部檢查時，必須先拉掉電源開關並掛上有人檢修的標示牌。檢查前應先清理機內上部的物料，以防落下傷人。檢查完畢試車前，必須將上蓋蓋好，擰緊螺栓。

　　（4）所有裝置必須完整牢固。聯係信號和通訊設備失靈時，不能啟動。
